Архитектура ODMG
Предлагаемая ODMG архитектура показана на рис. 2.1. В этой архитектуре определяются способ хранения данных и разные виды пользовательского доступа к этому “хранилищу данных”17. Единое хранилище данных доступно из языка определения данных, языка запросов и ряда языков манипулирования данными.18 На рис. 2.1 ODL означает Object Definition Language (язык определения объектов), OQL – Object Query Language (язык объектных запросов) и OML – Object Manipulation Language (язык манипулирования объектами).

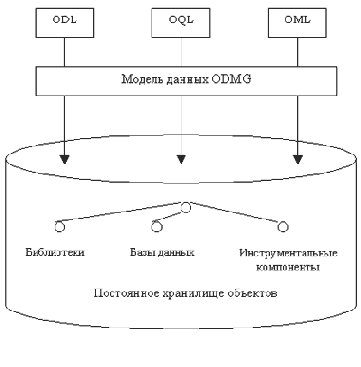

Рис. 2.1. Архитектура ODMG
Центральной в архитектуре является модель данных, представляющая организационную структуру, в которой сохраняются все данные, управляемые ООСУБД. Язык определения объектов, язык запросов и языки манипулирования разработаны таким образом, что все их возможности опираются на модель данных. Архитектура допускает существование разнообразных реализационных структур для хранения моделируемых данных, но важным требованием является то, что все программные библиотеки и все поддерживающие инструментальные средства обеспечиваются в объектно-ориентированных рамках и должны сохраняться в согласовании с данными.
Основными компонентами архитектуры являются следующие.
Объектная модель данных. Все данные, сохраняемые ООСУБД, структуризуются в терминах конструкций модели данных. В модели данных определяется точная семантика всех понятий (более подробно см. ниже).
Язык определения данных (ODL ). Схемы баз данных описываются в терминах языка ODL , в котором конструкции модели данных конкретизируются в форме языка определения. ODL позволяет описывать схему в виде набора интерфейсов объектных типов, что включает описание свойств типов и взаимосвязей между ними, а также имен операций и их параметров. ODL не является полным языком программирования; реализация типов должна быть выполнена на одном из языков категории OML . Кроме того, ODL является виртуальным языком в том смысле, что в стандарте ODMG не требуется его реализация в программных продуктах ООСУБД, которые считаются соответствующими стандарту.
Допускается поддержка этими продуктами эквивалентных языков определения, включающих все возможности ODL , но адаптированных под особенности конкретной системы. Тем не менее, наличие спецификации языка ODL в стандарте ODMG является важным, поскольку в языке конкретизируются свойства модели данных.
Язык объектных запросов (ODL ). Язык имеет синтаксис, похожий на синтаксис языка SQL, но опирается на семантику объектной модели ODMG . В стандарте допускается прямое использование OQL и его встраивание в один из языков категории OML .
Языки манипулирования объектами (OML ). Для программирования реализаций операций и приложений требуется наличия объектно-ориентированного языка программирования. OML представляется собой интегрирование языка программирования с моделью ODMG ; это интегрирование производится за счет определенных в стандарте правил языкового связывания (language binding ). Дело в том, что в самих языках программирования, естественно, не поддерживается стабильность объектов. Чтобы разрешить программам на этих языках обращаться к хранимым данным, языки должны быть расширены дополнительными конструкциями или библиотечными элементами. Эту возможность и обеспечивает языковое связывание.
В одной ООСУБД могут поддерживаться несколько OML . В стандарте ODMG -2 были специфицированы правила связывания для языков C ++ и Smalltalk
19. Практически завершена работа над спецификаций правил связывания для языка Java.
Постоянноехранилище объектов. Логическая организация хранилища данных любой ООСУБД, совместимой со стандартном ODMG , должна основываться на модели данных ODMG . Физическая организация у разных ООСУБД может различаться, но в любом случае она должна обеспечивать эффективные структуры данных для хранения иерархии типов и объектов, являющихся экземплярами этих типов. Иерархия типов связана не только с данными, но и с различными библиотеками и компонентами инструментальных средств, поддерживающими разработку приложений. Так что в ООСУБД, совместимой со стандартом ODMG , хранилище представляет собой интегрированную систему, где согласованным образом сохраняются данные и программный код.
Инструментальные средства и библиотеки. Инструментальные средства, поддерживающие, например, разработку пользовательских приложений и их графических интерфейсов, программируются на одном из OML и сохраняются как часть иерархии классов. Библиотеки функций доступа, арифметических функций и т.д. также сохраняются в иерархии типов и являются единообразно доступными из программного кода разработчика приложения. Ассортимент инструментальных средств и библиотек в стандарте не определяется.
