Архитектура ODBC


Архитектура ODBC представлена четырьмя компонентами (рис. 1.1):

  • Приложение-клиент, выполняющее вызов функций ODBC.
  • Менеджер драйверов, загружающий и освобождающий ODBC-драйверы, которые требуются для приложений-клиентов. Менеджер драйверов обрабатывает вызовы ODBC-функций или передает их драйверу.
  • ODBC-драйвер, обрабатывающий вызовы SQL-функций, передавая SQL-серверу выполняемый SQL-оператор, а приложению-клиенту - результат выполнения вызванной функции.
  • Источник данных, определяемый как конкретная локальная или удаленная база данных.

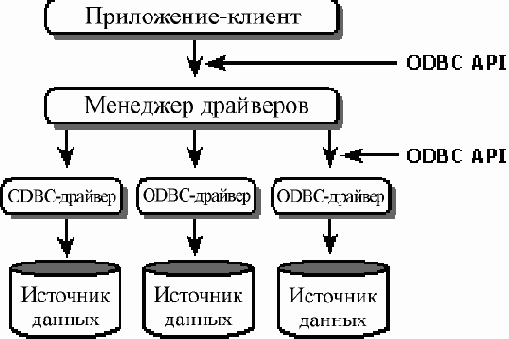

Рис. 1.1.  Архитектура ODBC

Основное назначение менеджера драйверов - загрузка драйвера, соответствующего подключаемому источнику данных, и инкапсуляция взаимодействия с различными типами источников данных посредством применения различных ODBC-драйверов.

ODBC-драйверы, принимая вызовы функций, взаимодействуют с приложением-клиентом, выполняя следующие задачи:

  • управление коммуникационными протоколами между приложением-клиентом и источником данных;
  • управление запросами к СУБД;
  • выполнение передачи данных от приложения-клиента в СУБД и из базы данных в приложение-клиент;
  • возвращение приложению-клиенту стандартной информации о выполненном вызове ODBC-функции в виде кода возврата;
  • поддерживает работу с курсорами и управляет транзакциями.

Приложение-клиент одновременно может устанавливать соединения с несколькими различными источниками данных, используя разные ODBC-драйверы, а также несколько соединений с одним и тем же источником данных, используя один и тот же ODBC-драйвер.
