ВВЕДЕНИЕ В СИСТЕМЫ УПРАВЛЕНИЯ БАЗАМИ ДАННЫХ



Пример разработки простой ER-модели


При разработке ER-моделей мы должны получить следующую информацию о предметной области:

  • Список сущностей предметной области.
  • Список атрибутов сущностей.
  • Описание взаимосвязей между сущностями.

    ER-диаграммы удобны тем, что процесс выделения сущностей, атрибутов и связей является итерационным. Разработав первый приближенный вариант диаграмм, мы уточняем их, опрашивая экспертов предметной области. При этом документацией, в которой фиксируются результаты бесед, являются сами ER-диаграммы.

    Предположим, что перед нами стоит задача разработать информационную систему по заказу некоторой оптовой торговой фирмы. В первую очередь мы должны изучить предметную область и процессы, происходящие в ней. Для этого мы опрашиваем сотрудников фирмы, читаем документацию, изучаем формы заказов, накладных и т.п.

    Например, в ходе беседы с менеджером по продажам, выяснилось, что он (менеджер) считает, что проектируемая система должна выполнять следующие действия:

  • Хранить информацию о покупателях.
  • Печатать накладные на отпущенные товары.
  • Следить за наличием товаров на складе.

    Выделим все существительные в этих предложениях - это будут потенциальные кандидаты на сущности и атрибуты, и проанализируем их (непонятные термины будем выделять знаком вопроса):

  • Покупатель - явный кандидат на сущность.
  • Накладная - явный кандидат на сущность.
  • Товар - явный кандидат на сущность
  • (?)Склад - а вообще, сколько складов имеет фирма? Если несколько, то это будет кандидатом на новую сущность.
  • (?)Наличие товара – это, скорее всего, атрибут, но атрибут какой сущности?

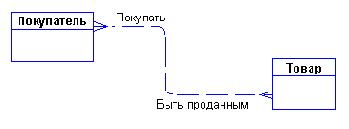

    Сразу возникает очевидная связь между сущностями - "покупатели могут покупать много товаров" и "товары могут продаваться многим покупателям". Первый вариант диаграммы выглядит так:

    Рис. 7

    Задав дополнительные вопросы менеджеру, мы выяснили, что фирма имеет несколько складов. Причем, каждый товар может храниться на нескольких складах и быть проданным с любого склада.

    Куда поместить сущности "Накладная" и "Склад" и с чем их связать? Спросим себя, как связаны эти сущности между собой и с сущностями "Покупатель" и "Товар"? Покупатели покупают товары, получая при этом накладные, в которые внесены данные о количестве и цене купленного товара.

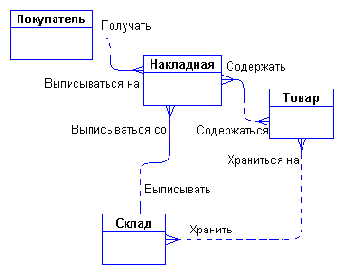

    Каждый покупатель может получить несколько накладных. Каждая накладная обязана выписываться на одного покупателя. Каждая накладная обязана содержать несколько товаров (не бывает пустых накладных). Каждый товар, в свою очередь, может быть продан нескольким покупателям через несколько накладных. Кроме того, каждая накладная должна быть выписана с определенного склада, и с любого склада может быть выписано много накладных. Таким образом, после уточнения, диаграмма будет выглядеть следующим образом:

    Рис. 8
    Пора подумать об атрибутах сущностей. Беседуя с сотрудниками фирмы, мы выяснили следующее:
  • Каждый покупатель является юридическим лицом и имеет наименование, адрес, банковские реквизиты.
  • Каждый товар имеет наименование, цену, а также характеризуется единицами измерения.
  • Каждая накладная имеет уникальный номер, дату выписки, список товаров с количествами и ценами, а также общую сумму накладной. Накладная выписывается с определенного склада и на определенного покупателя.
  • Каждый склад имеет свое наименование.
  • Снова выпишем все существительные, которые будут потенциальными атрибутами, и проанализируем их:
  • Юридическое лицо - термин риторический, мы не работаем с физическими лицами. Не обращаем внимания.
  • Наименование покупателя - явная характеристика покупателя.
  • Адрес - явная характеристика покупателя.
  • Банковские реквизиты - явная характеристика покупателя.
  • Наименование товара - явная характеристика товара.
  • (?)Цена товара - похоже, что это характеристика товара. Отличается ли эта характеристика от цены в накладной?
  • Единица измерения - явная характеристика товара.
  • Номер накладной - явная уникальная характеристика накладной.
  • Дата накладной - явная характеристика накладной.
  • (?)Список товаров в накладной - список не может быть атрибутом. Вероятно, нужно выделить этот список в отдельную сущность.
  • (?)Количество товара в накладной - это явная характеристика, но характеристика чего? Это характеристика не просто "товара", а "товара в накладной".
  • (?)Цена товара в накладной - опять же это должна быть не просто характеристика товара, а характеристика товара в накладной.


    Но цена товара уже встречалась выше - это одно и то же?
  • Сумма накладной - явная характеристика накладной. Эта характеристика не является независимой. Сумма накладной равна сумме стоимостей всех товаров, входящих в накладную.
  • Наименование склада - явная характеристика склада.
    В ходе дополнительной беседы с менеджером удалось прояснить различные понятия цен. Оказалось, что каждый товар имеет некоторую текущую цену. Эта цена, по которой товар продается в данный момент. Естественно, что эта цена может меняться со временем. Цена одного и того же товара в разных накладных, выписанных в разное время, может быть различной. Таким образом, имеется две цены - цена товара в накладной и текущая цена товара.
    С возникающим понятием "Список товаров в накладной" все довольно ясно. Сущности "Накладная" и "Товар" связаны друг с другом отношением типа много-ко-многим. Такая связь, как мы отмечали ранее, должна быть расщеплена на две связи типа один-ко-многим. Для этого требуется дополнительная сущность. Этой сущностью и будет сущность "Список товаров в накладной". Связь ее с сущностями "Накладная" и "Товар" характеризуется следующими фразами - "каждая накладная обязана иметь несколько записей из списка товаров в накладной", "каждая запись из списка товаров в накладной обязана включаться ровно в одну накладную", "каждый товар может включаться в несколько записей из списка товаров в накладной", " каждая запись из списка товаров в накладной обязана быть связана ровно с одним товаром". Атрибуты "Количество товара в накладной" и "Цена товара в накладной" являются атрибутами сущности " Список товаров в накладной".
    Точно также поступим со связью, соединяющей сущности "Склад" и "Товар". Введем дополнительную сущность "Товар на складе". Атрибутом этой сущности будет "Количество товара на складе". Таким образом, товар будет числиться на любом складе и количество его на каждом складе будет свое.

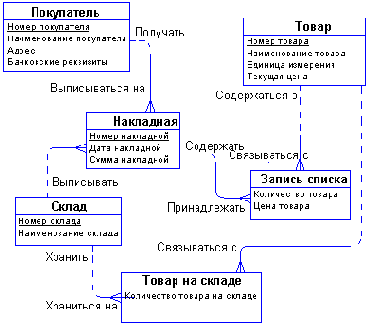

    Теперь можно внести все это в диаграмму:

    Рис. 9
